重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸：變速器上X-Y機構的拆裝以及注意事項。

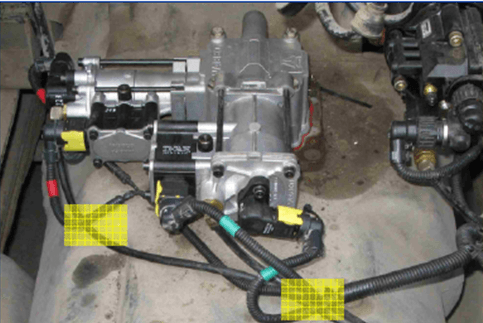

  1、把X-Y機構上的線束和氣管路接頭拆下；參見下圖。



  2、檢查轉接板表面原先紙墊是否損壞，若損壞，則鏟平裝配面，然后換新的紙墊（注：裝轉接板之前，先裝定位導套，注意轉接板的方向，端平并裝上轉接板，使轉接板與紙墊貼合。固定轉接板，擰緊力矩：41～51N.m）。

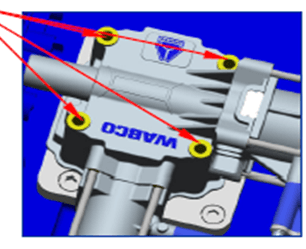

  3、將預涂膠螺栓帶彈簧墊圈、平墊圈固定X-Y執行機構，螺栓擰緊力矩為21～25N.m。參見下圖。



  4、接上接插件和氣管路。


  警告：在以上安裝步驟中，變速器內不能掉進任何零件！




  注意事項：


  ●X-Y機構運貨來的初始狀態：X方向是在1/2擋處，Y方向在空檔處。


  ●要求新的X-Y機構和原轉接板裝配面表面平整，無損傷。


  ●在X-Y機構與轉接板之間、轉接板與變速器之間用紙墊密封。否則可能導致漏油。


  ●確保變速器內三個撥叉軸的位置都在空擋處；否則可能會使X-Y機構無法安裝到變速器上去。


  ●裝配面無灰塵、金屬片等雜物，否則可能導致設備失效、壽命縮短等。


  ●X方向和Y方向的接插件不得裝錯。


  ●接插件要求換裝過程中無損壞，不能踩壓和承受壓力，否則可能導致設備損壞、線束連接失效、信號錯誤。


  ●正確固定線束：要求在距離接插件150mm處固定線束。
