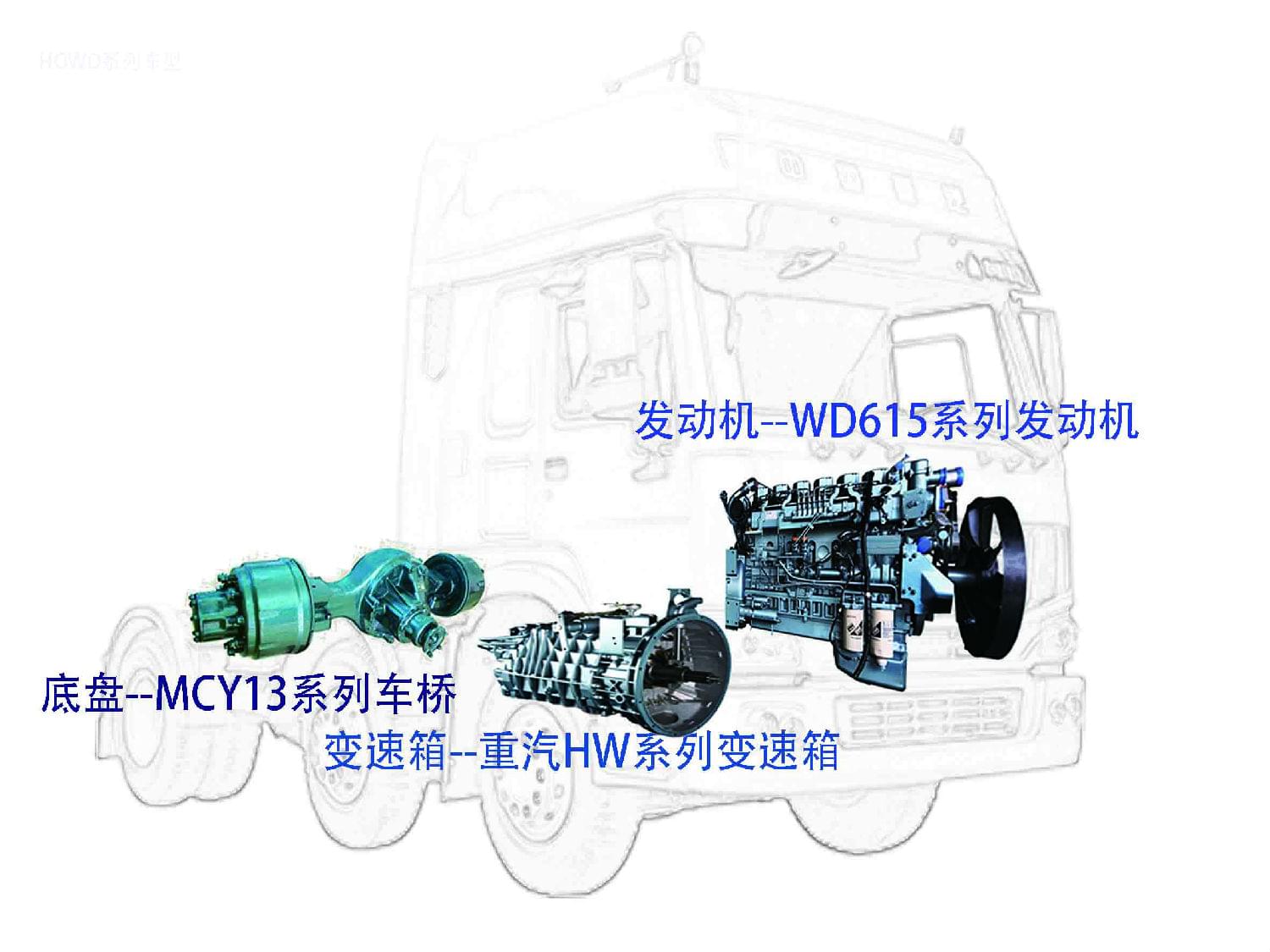

重汽豪沃HOWO車型配置

序號	編號	名稱	圖片	重量
1	TZ100101	正時中間齒輪與機油泵中間齒輪 與噴油器拔出器		2.63
2	TZ100102	缸套拔出器		9.2
3	TZ100103	氣門拆卸工具		0.5
4	TZ100104	氣門導管沖棒		0.4
5	TZ100105	噴油器襯套拆裝工具		1.15
6	TZ100106	氣缸壓力表		2
7-1	TZ100107II	氣門座鉸刀（國II）		2.9
7-2	TZ100107III	氣門座鉸刀（國III）		2.9
8-1	TZ100108II	氣門導管鉸刀		0.1
8-2	TZ100108III	氣門導管鉸刀		0.1
9	TZ100109	噴油泵拆裝工具		0.5
10	TZ100110	60~300N/M可調式扭力扳手		2.6
11	TZ100111	氣門研磨機		1.15
12	TZ100112	噴油器校驗器		28
13	TZ100113	連桿襯套絞刀		3
14	TZ100114B	活塞環卡子		0.2

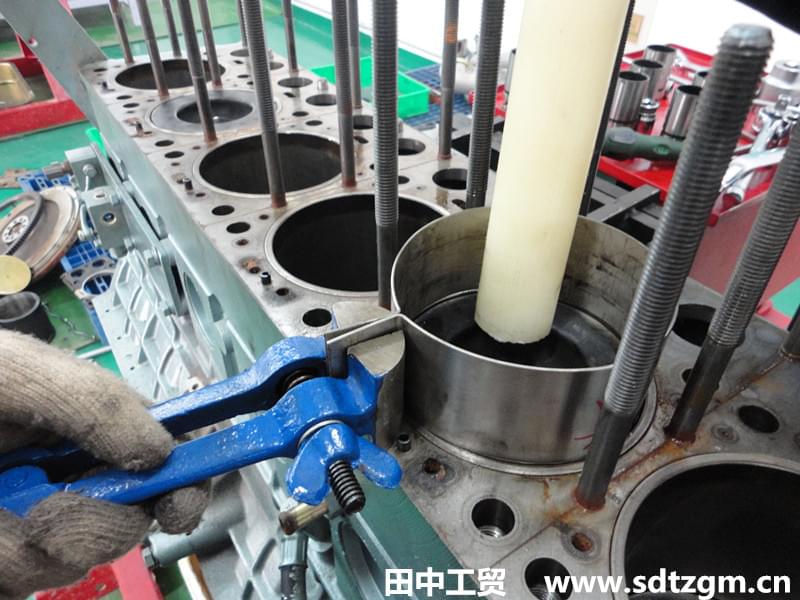

15	TZ100114C	活塞安裝工具		0.8
16	TZ100115	干燥罐扳手		0.5
17	TZ100116	共軌管線接頭扭力扳手		2
18	TZ100117	供油泵固定螺栓拆裝扳手		0.9
19	TZ100118B	油底殼螺絲拆裝工具		0.24
20	TZ100119	迷宮式曲軸后油封安裝工具		2.4
21	TZ100120	雙缸空壓機安裝工具		0.85
22	TZ100122	缸套壓入工具		8.5
23	TZ100123	導油管撥出器		2.75
24	TZ100124	活塞取出器		0.3
25	TZ100125	凸輪軸襯套拆裝工具		2.87
26	TZ100126	缸蓋試壓裝置		2.8
27	TZ100217	缸套凸出量測量器		0.6
28	TZ100304	活塞安裝錐套		3.8
29	TZ600101	發動機翻轉架【必備型】		160
30	TZ600101B	電動發動機翻轉架		163

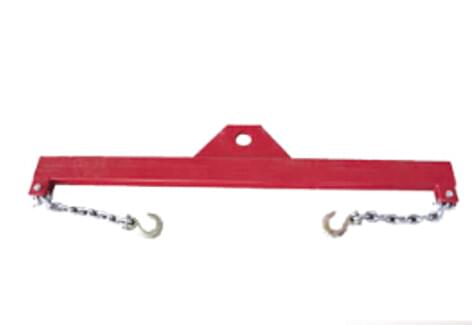

31	TZ600108	發動機吊架		13.5

              濰柴WD615發動機維修專用工具明細

     發動機翻轉架        氣門彈簧壓縮器          活塞安裝工具

序號	編號	名稱	圖片	重量(KG)	用途
1	TZ300301	凸緣拔出器		7.76	用拔出器拆卸凸緣             （配10噸拉馬拉板）
2	TZ300302	副箱吊盤		3.65	用副箱吊盤分離主副箱
3	TZ300303	行星架軸承6020拔出器		6.67	用拔出器拆卸行星架軸承        （可選配10噸拉馬拉板）
4	TZ300304	高檔錐轂與同步器齒座拔出器		14.6	拆卸同步器錐轂與齒座           （10噸拉馬拉板）
5	TZ300305	副軸前、后軸承NUP309拔出器		5.77	用拔出器拆卸副軸前、后軸承 （可選配10噸拉馬拉板）
6	TZ300306	惰輪（倒檔中間軸）拔出器		3.25	用拔出器拆卸倒檔惰輪軸
7	TZ300410	止動環鉗		0.3	用專用卡環鉗拆卸卡環
8	TZ300308	輸入軸軸承6213N拔出器		6.6	用拔出器拆卸輸入軸軸承       （可選配10噸拉馬拉板）
9	TZ300309	行星架軸承（6020）安裝沖筒		4.1	用沖筒使行星架安裝到位
10	TZ300310	輸入軸（一軸）軸承（6213N）安裝沖筒		2.94	用沖筒安裝輸入軸軸承
11	TZ300311	輸出軸油封壓盤		0.83	將油封壓入輸出軸端蓋內
12	TZ300312	小端蓋內油封沖棒		0.91	用沖棒安裝小端蓋內油封
13	TZ300313	小端蓋外油封沖棒		0.71	用沖棒安裝小端外油封
14	TZ300315	測量板		2.53	用測量板測量主軸
15	TZ300317	輸出軸軸承（6218）拔出器		7.25	用拔出器拆卸輸出軸軸承       （可選配10噸拉馬拉板）
16	TZ800308A	六方主機省力裝置		8.8	用省力扳手拆、裝凸緣螺母
17	TZ800104	凸緣螺母套筒（S=60mm）		0.96	用加力桿拆裝凸緣螺母        （S=60）
18	TZ600102	變速箱翻轉架		85	對變速箱總成進行拆裝和檢修
19	TZ600103	變速箱液壓拖車		75	從整車上拆卸與裝配變速箱總成        ?

                   重汽HW變速箱維修專用工具明細

重汽HW變速箱維修專用工具    變速箱液壓托架            變速箱翻轉架

序號	編號	名稱	圖片

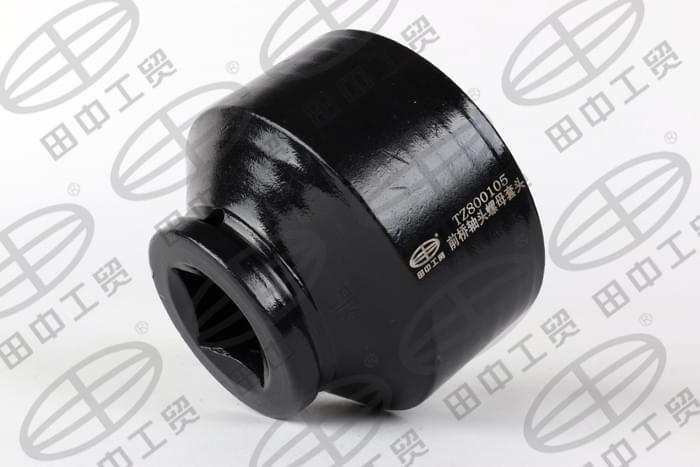

1	TZ800105	前橋軸頭螺母套頭

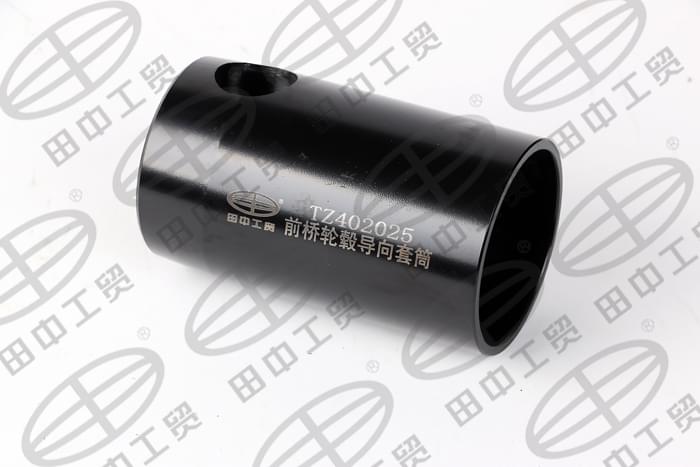

2	TZ402025	前橋輪轂導向套筒
3	TZ402003	中后橋軸頭螺母扳手

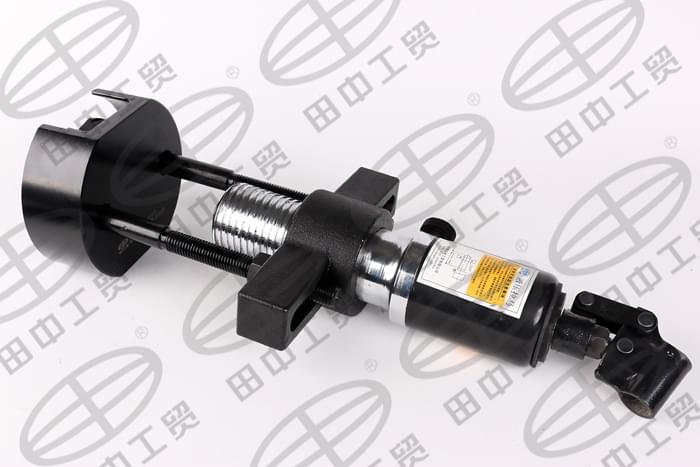

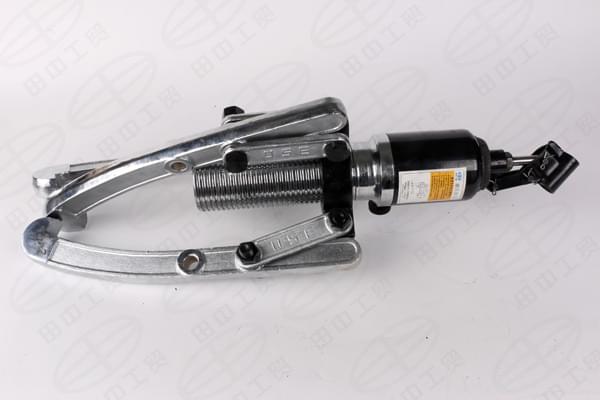

4	TZ800317	15T液壓拉馬三爪裝置15T
5	TZ402026	輪轂拔出器輔助墊塊
6	TZ402007	輪轂內軸承拆裝墊板（4只）

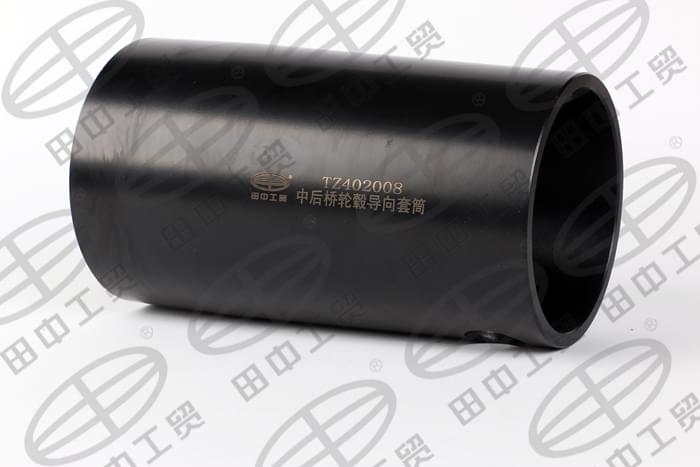

7	TZ402008	輪轂導向套筒

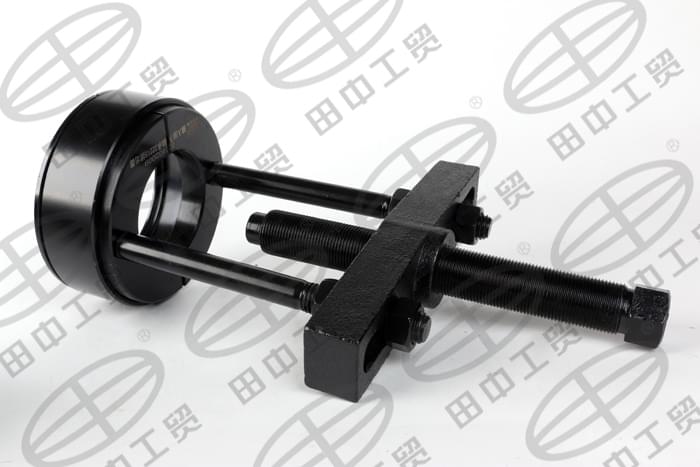

8	TZ402006	中橋輸入軸31313軸承拔出器

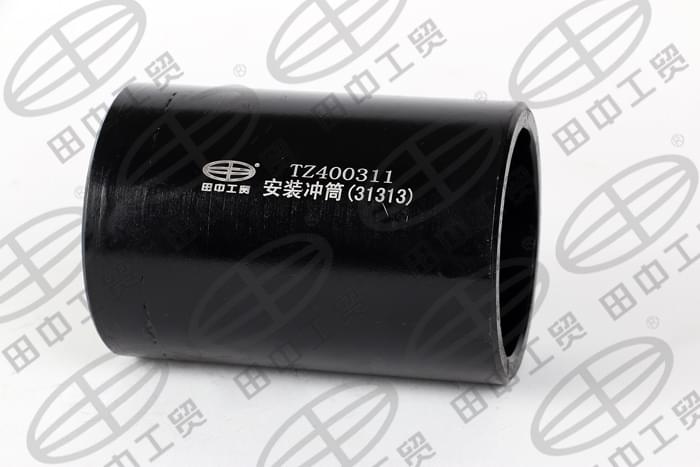

9	TZ400311	安裝沖筒31313
10	TZ402015	中后橋31313軸承外圈拔出器
11	TZ402019	中橋后半軸齒輪32215軸承外圈拔出器
12	TZ402009	中橋后半軸軸齒輪32215軸承拔出器

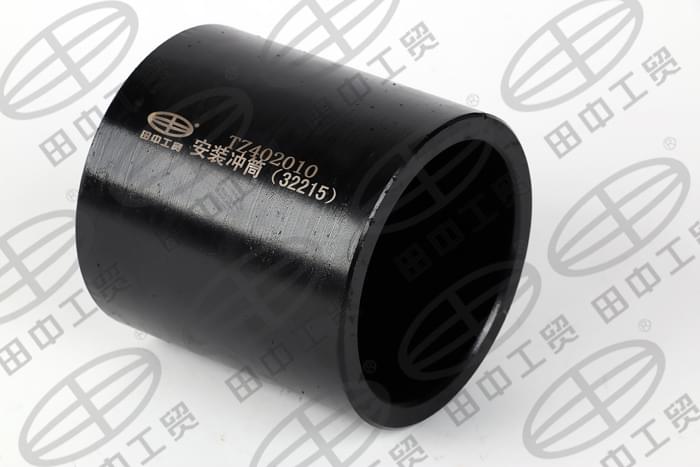

13	TZ402010	中橋后半軸齒輪32215軸承安裝沖筒

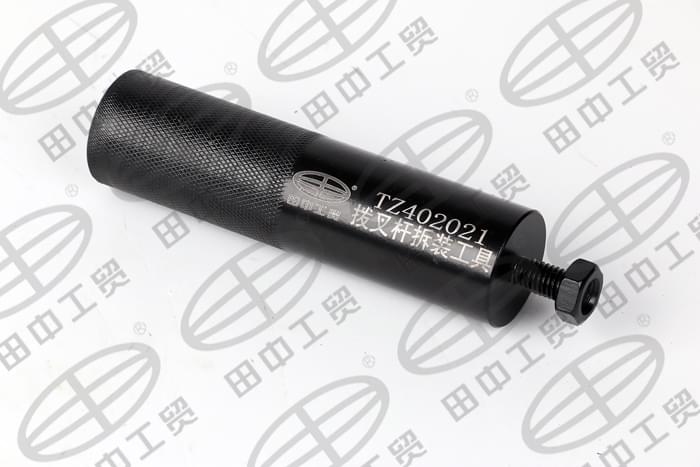

14	TZ402021	中后橋撥叉軸拆裝工具

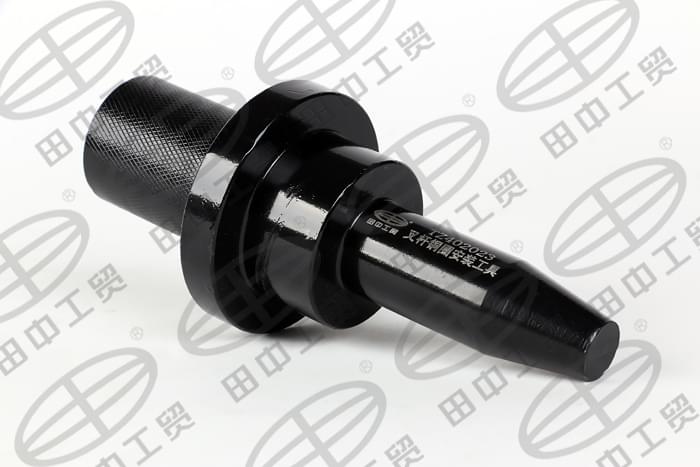

15	TZ402023	中后橋過橋箱撥叉軸銅圈安裝工具

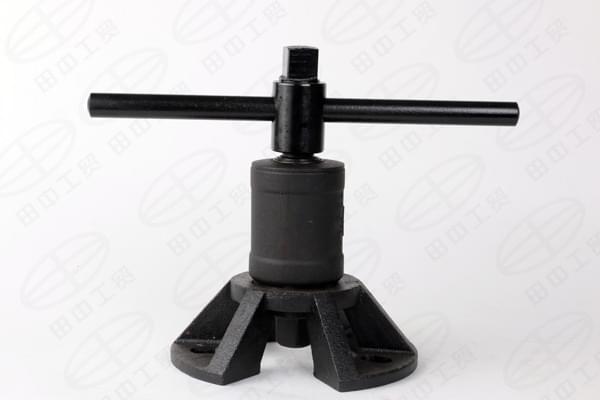

16	TZ402005	被動圓柱齒輪鎖緊螺母拆裝支架
17	TZ402018	中后橋主動齒輪軸下軸承外圈拔出器
18	TZ402016	中后橋主動齒輪軸下軸承拔出器

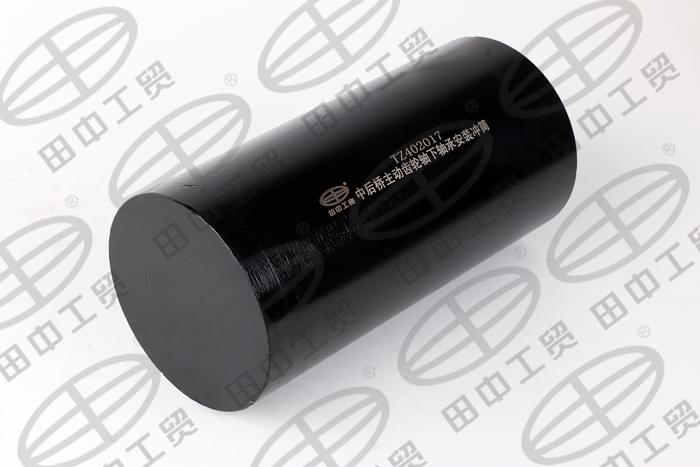

19	TZ402017	中后橋主動齒輪軸下軸承安裝沖筒

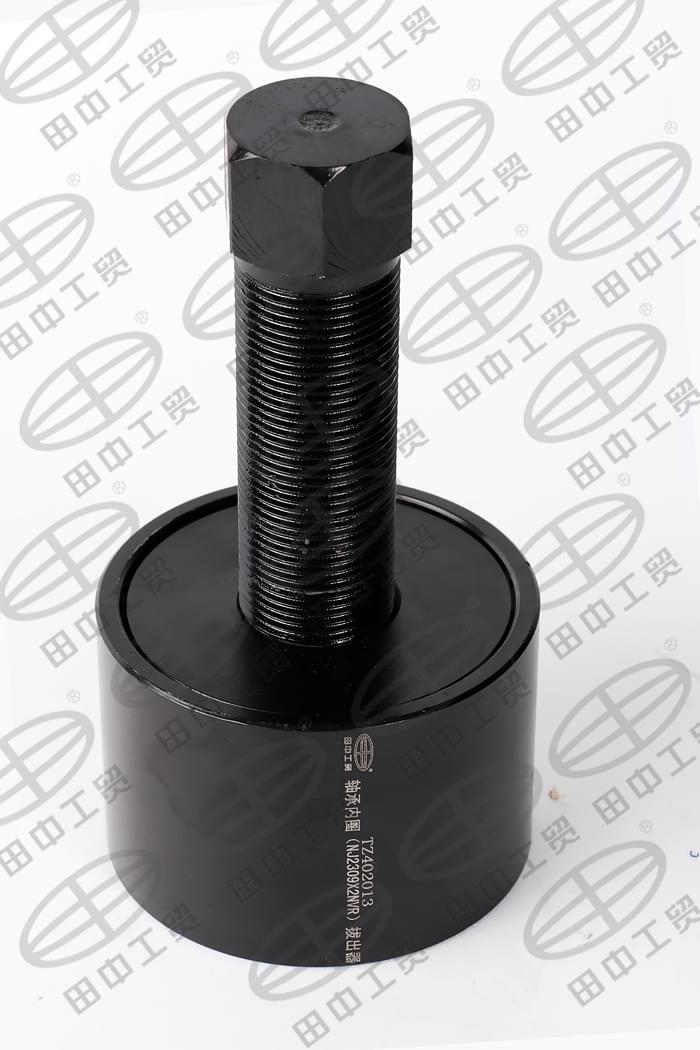

20	TZ402013	中后橋主動圓錐齒輪軸NJ2309X2NVR導向軸承內圈拔出器
21	TZ402012	中后橋主動圓錐齒輪軸NJ2309X2NVR導向軸承拔出器
22	TZ402011	差速器32024X軸承拔出器
23	TZ402001	差速器調整螺母扳手（左）
24	TZ402002	差速器調整螺母扳手（右）
25	TZ402024	內卡簧鉗
26	TZ402028	中橋貫通軸6212X2軸承拔出器
27	TZ402027	貫通軸油封安裝工具
28	TZ402004	中橋輸入油封安裝工具
29	TZ402014	后橋輸入軸油封安裝工具
30	TZ402022	中后橋主動圓錐軸承座安裝導向銷
31	TZ402020	輸入軸轉動扳手
32	TZ400115	盤式剎車間隙調整扳手
33	TZ800308A	凸緣省力裝置
34	TZ800118	凸緣螺母套頭S=65.5
35	TZ800313	10T拉馬拉板裝置

                 重汽MCY13曼橋維修工具明細

     差速器扳手           軸頭螺母扳手       前輪轂內軸承拔出器
