重汽新型變速箱維修工具手冊—中國重汽手自一體AMT結構原理:智能手自一體變速系統（AMT）是在傳統的機械式變速器和干式離合器的基礎上，應用電子技術模糊控制理論，實現離合器、選換擋協調動作，從而實現駕駛過程中的自動換擋。

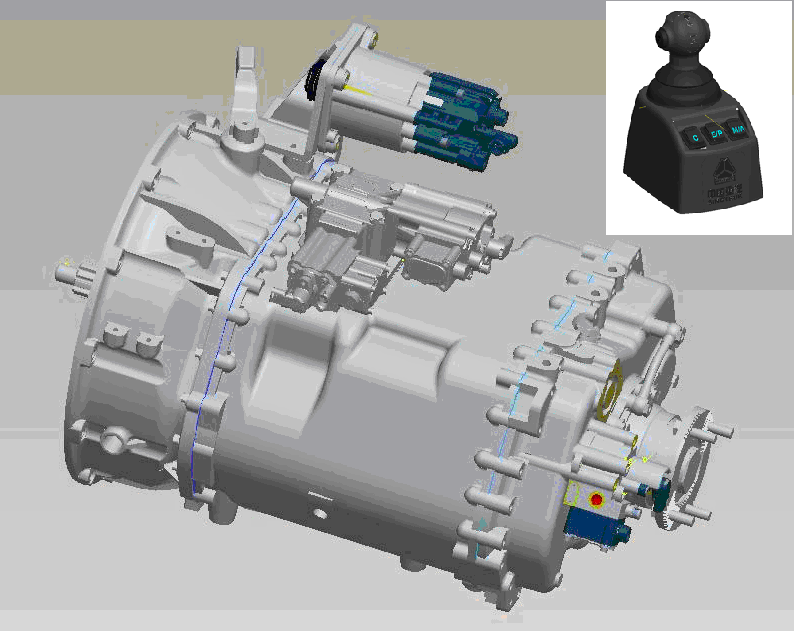

  SmartShift®智能手自一體變速系統包括HW20716A/AC/AL/ACL、HW19710A/AC/AL/ACL、HW15710A/AC/AL/ACL系列變速器和電控?fù)Q擋系統。HW系列手自一體變速器是在HW機械式變速器基礎上更換中殼、前進擋撥塊、倒擋撥塊、離合器分離撥叉軸總成，去掉原有的小蓋總成、插分擋氣缸、范圍擋氣缸等件，增加變速器制動組件、電控氣動執行元件等組成。

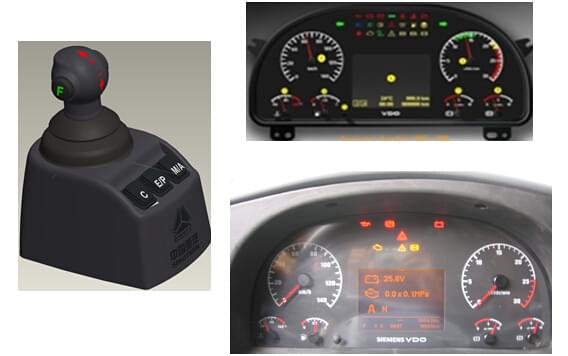

  電控?fù)Q擋系統包括：集成了電子控制單元TCU的換擋手柄總成、信號采集系統、選換擋執行控制機構（X-Y機構）、離合器執行控制機構(離合器助力缸-PCA)、油門執行控制機構、剎車執行控制機構、顯示儀表（圖3、圖4）及相關線束和氣管路等。




  電子控制單元TCU是整個AMT系統的大腦，它采集多種信息作為輸入量，經過計算處理后，驅動各種執行控制機構來完成選換擋動作。TCU的輸入信號包括：電源信號（30＃電，15＃電，地線）、選擋氣缸頂桿位置、換擋氣缸頂桿位置、插分擋氣缸頂桿位置、范圍擋氣缸頂桿位置、離合器助力缸頂桿位置、車速信號、手制動信號，以及CAN線信息等；TCU輸出信息包括：選擋氣缸電磁閥驅動信號、換擋氣缸電磁閥驅動信號、插分擋氣缸電磁閥驅動信號、范圍擋氣缸電磁閥驅動信號、離合器助力缸驅動信號、變速器制動電磁閥驅動信號等。





重汽新型變速箱維修工具——副箱吊盤



重汽新型變速箱維修工具——行星架軸承拔出器
